發電機空載特性試驗
4.2.1 概述
發電機空載特性試驗的流程如下：
在主界面點擊空載特性試驗按鈕->設定試驗參數->設定示波器環境->通道率定->啟動試驗->手動或自動記錄試驗數據->試驗結束->試驗數據分析與處理
4.2.2 應用
用于記錄發電機空載特性試驗（升壓試驗），繪制發電機空載狀態下勵磁電流和機端電壓的關系特性曲線，獲取發電機磁路飽和系數
4.2.3 試驗接線
發電機空載特性試驗是儀器提供的固定試驗?zāi)０宄绦?，如果要自動?jì)算試驗參數與結果，需要按照儀器提供的參考接線圖進行連線，圖30所示的試驗參數設置界面參考接線圖詳細說明如下：
1> 勵磁電流采樣信號至儀器CH1通道
2> 連接A相機端電壓PT二次側至儀器CH2通道
3>連接B相機端電壓PT二次側至儀器CH3通道
4>連接C相機端電壓PT二次側至儀器CH4通道
4.2.4試驗參數設置
發電機空載特性試驗儀器的采樣頻率為25KHZ，示波器顯示頻率為25HZ，交流信號顯示有效值，直流信號顯示40ms內的平均值。在空載特性試驗?zāi)０宄绦蛑?，CH1通道即勵磁電流采樣顯示的為直流數值，CH2,CH3,CH4即發電機三相電壓顯示交流有效值
進行發電機空載特性試驗時，儀器支持自動記錄和手動記錄兩種方式，選擇自動記錄時儀器按照記錄步長自動存儲相應的數據點。選擇手動記錄時，則由用戶點擊記錄按鈕，有選擇性的記錄某些關鍵數據點位。
其它需要設置的參數包括額定電壓，自動記錄步長，升壓停止電壓。其中額定電壓用于計算空載特性曲線的磁路飽和系數與試驗過程無關，自動記錄步長和升壓停止電壓用于控制空載自動記錄過程，在自動記錄模式，當測試儀檢測到電壓上升超過記錄步長時，測試儀記錄此時的勵磁電流值和三相電壓有效值，作為上升曲線的一個數據點，當電壓達到升壓停止電壓時，測試儀轉入下降曲線記錄過程，下降曲線記錄過程和上升曲線的記錄過程一致。
注意：推薦使用“手動記錄數據"模式，在這種模式下做出的曲線更穩定準確
4.2.5 試驗?zāi)０瀛h(huán)境設置
 在空載特性試驗?zāi)０?，根?jù)勵磁電流的范圍，發電機三相電壓的范圍及其計量單位設定示波器的環境。
設置舉例：
對于3000A/75mV勵磁電流分流器，三相電壓為10KV/100V，勵磁電流單位是A，三相電壓單位是V，則此時示波器的設置如下：
1>    通道1名稱為勵磁電流，坐標范圍0~3000，單位A
2>    通道2名稱Ua，范圍0~12000，單位V
3>    通道3名稱Ub，范圍0~12000，單位V
4>    通道4名稱Uc，范圍0~12000，單位V
通道1,2,3,4顯示，其余模擬量通道和開關量通道都不顯示，設置完成后點擊應用至模板，將設置保存
4.2.6 通道率定
根據所連接信號類型，對通道1,2,3,4進行信號類型和變比設定。
應用舉例
例1：對于3000A/75mV勵磁電流分流器，三相電壓為10KV/100V，勵磁電流單位是A，三相電壓單位是V，則此時的通道率定設置如下：
1>    通道1,選擇100mV量程，率定點1設為0mV->0A,75mV->3000A
2>    通道2，選擇200V量程，率定點1設為0V->0V,100V->10000V
3>    通道3，選擇200V量程，率定點1設為0V->0V,100V->10000V
4>    通道4，選擇200V量程，率定點1設為0V->0V,100V->10000V
例2：對于額定電流為2000A的勵磁調節器，需要從4-20mA變送器取信號，三相電壓為10KV/100V，勵磁電流單位是A，三相電壓單位是V，則此時通道率定的設置如下：
5>    通道1,選擇20mA量程，率定點1設為4mA->0A,20mA->2000A
6>    通道2，選擇200V量程，率定點1設為0V->0V,100V->10000V
7>    通道3，選擇200V量程，率定點1設為0V->0V,100V->10000V
8>    通道4，選擇200V量程，率定點1設為0V->0V,100V->10000V
4.2.6 試驗流程
1>    試驗連線完成，并完成試驗參數設置和通道率定
2>    將發電機處于無勵磁狀態運轉，啟動儀器的空載特性試驗數據記錄
3>    然后由0開始增加勵磁電流，當三相電壓每次上升數值達到額定電壓的10%，并且系統達到穩定后，點擊記錄數據，記錄此時的勵磁電流和三相電壓
4>    當三相電壓上升到額定電壓后，點擊記錄額定電壓點的數據，然后點擊轉入下降流程，開始下降曲線的記錄
5>    緩慢減少勵磁電流，當三相電壓每次下降數值達到額定電壓的10%，并且系統達到穩定后，點擊記錄數據，記錄此時的勵磁電流和三相電壓
6>    當三相電壓下降到額定電壓10%以下時，停止試驗
7>    測試儀自動顯示測試結果，測試結果包括A相特性曲線，B相特性曲線，C相特性曲線以及A/B/C三相的合成曲線
8>    點擊查看數據可以瀏覽試驗過程中的原始數據曲線

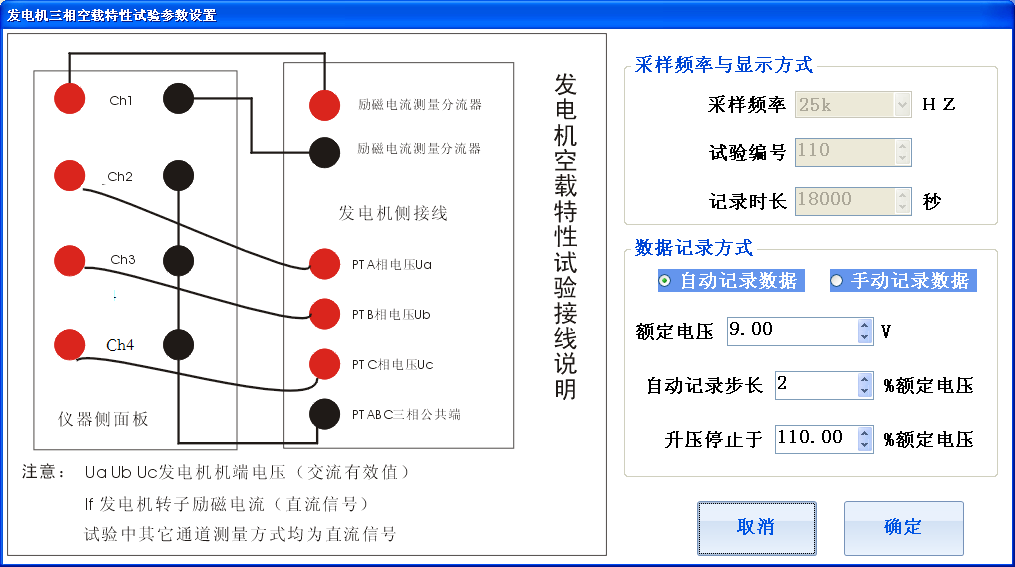

圖30 空載特性試驗參數設置
4.2.7 結果展示和參數計算說明
空載特性試驗計算的參數包括磁飽和系數，三相特性曲線（ABC三相升壓曲線和下降曲線的平均值）。
在空載特性試驗結果展示界面，用戶可以選擇查看上升下降曲線或者是特性曲線，曲線一共包括A,B,C三組，分別展示A,B,C三相機端電壓對勵磁電流的關系。用戶還可以將測得的數據與保存的歷史曲線數據進行對比，以檢查發電機的空載特性曲線是否發生了變化。

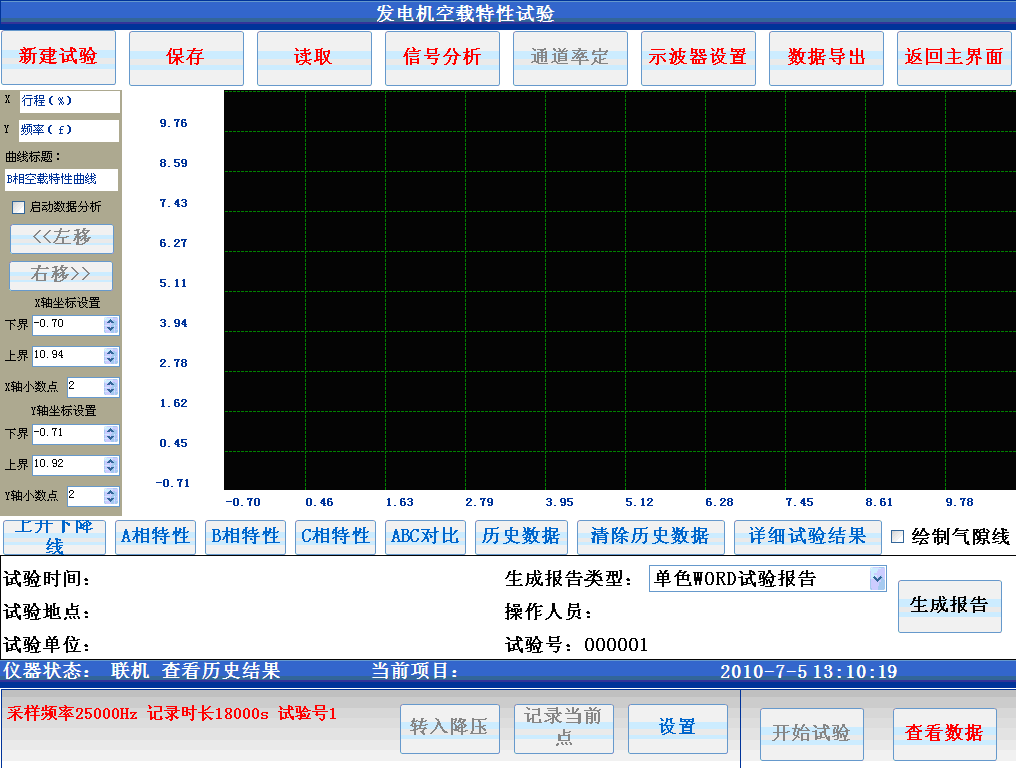

發電機空載特性曲線的結果展示界面如圖31所示，選擇詳細試驗結果時可以獲得計算所得的發電機磁路飽和系數。
