錄波數據分析程序
      打開數據分析程序（等同于從程序組中打開：開始→程序→PDM→數據分析）。詳盡的分析所記錄的故障文件，并且可以輸出打印。
數據分析程序可以顯示、分析、打印儀器內的故障記錄文件。

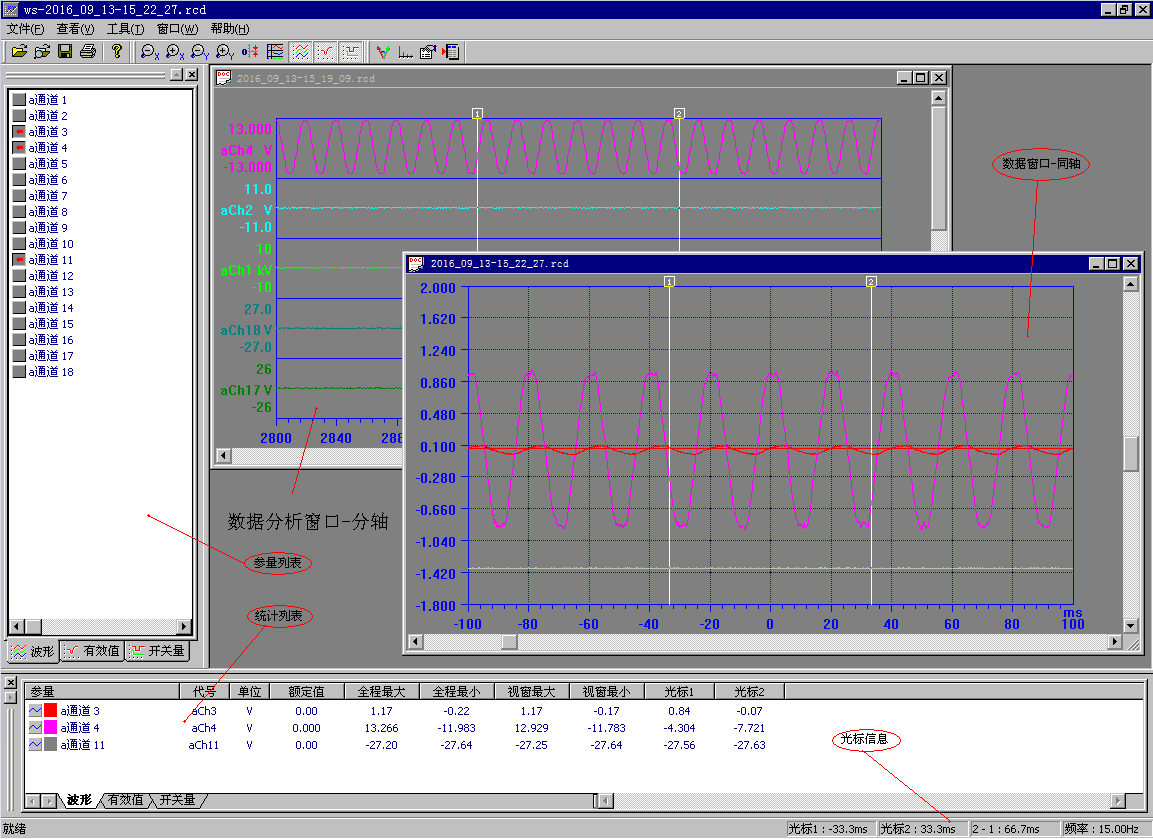

5.1  數據分析程序界面

數據分析程可以打開同時多個記錄數據文件。
數據窗口：每個數據文件占有一個子窗口。
 同軸分軸顯示按鈕：
同軸：模擬量波形、模擬量有效值在同一個X軸上顯示。開關量從坐標系的上方依次向下排列。
分軸：模擬量波形、模擬量有效值在縱向上依次分區顯示
參量列表：分成波形、有效值、開關量3頁，單擊參量名前的圖標可以在數據分析窗口中繪制/隱藏該參量。
統計窗口：分成波形、有效值、開關量3頁，顯示模擬量波形、模擬量有效值的名稱、代號、單位等，包括參量的大值、小值、光標所在點對應的數值。對于開關量，除名稱、代號外，顯示開關量動作系列的前5次，以及光標所在點的狀態。
改變曲線顏色：單擊參量名稱前的顏色方塊，會彈出顏色選擇菜單改變顏色。
光標信息：可以通過時間信息分析各相波形之間相位。
5.2    工具條
通用工具條

  打開文件對話框
  故障文件選擇對話框
  保存文件
  打印
  幫助
顯示工具條

  數據曲線X軸（時間軸）方向縮小
  數據曲線X軸（時間軸）方向放大
  數據曲線Y軸（幅值軸）方向縮小，僅對同軸顯示窗口有效。
  數據曲線Y軸（幅值軸）方向放大，僅對同軸顯示窗口有效。
  使Y軸（幅值軸）的零點居中，僅對同軸顯示窗口有效。
  同軸/分軸顯示方式切換
  按下時，顯示模擬量波形曲線，僅對同軸顯示窗口有效。
  按下時，顯示模擬量有效值曲線，僅對同軸顯示窗口有效。
  按下時，顯示開關量曲線，僅對同軸顯示窗口有效。
分析工具條

  矢量圖
  諧波分析
  故障數據屬性
  數據輸出：可輸出txt文件和Excel文件。

5.3    打印
在數據分析程序：
5.3.1 當數據窗口處于同軸顯示時，打?。ɑ虼蛴☆A(yù)覽）指令將直接輸出當前窗口的內容，即所見即所得。
5.3.2 當數據窗口處于分軸顯示時，打?。ɑ虼蛴☆A(yù)覽）指令將出現分軸打印設置對話框，要求用戶選擇打印參量、比例、時間段等屬性，打印效果如下。如果數據曲線超過一頁，將分頁輸出。

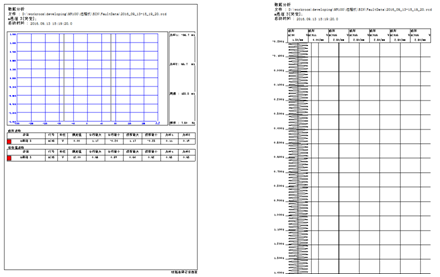

同軸曲線打印                         分軸曲線打印

對于其它記錄文件，打印將輸出數據窗口的內容，以及文件名等信息。
