設置

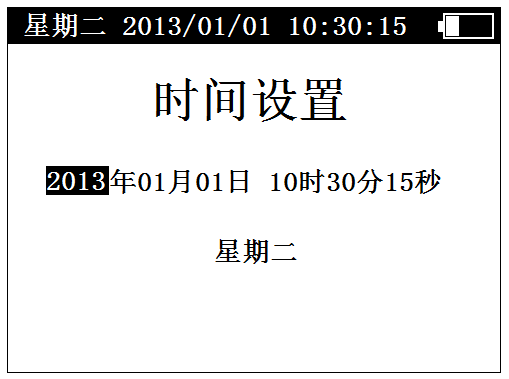

在“主菜單"屏下選擇“時間設置"后，進入“時間設置"屏，如圖10。

按“←"、“→"鍵選擇相應選項，按“↑"、“↓"鍵修改相應選項，按“確認"鍵確認當前修改并返回“主菜單"屏，按“取消"鍵放棄當前修改并返回“主菜單"屏，其中星期自動計算，無需設置。
6.6使用幫助
    本菜單提供了使用中的一些參考和注意事項。

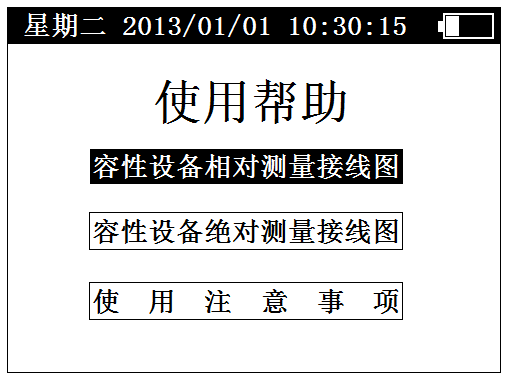

在“主菜單"屏下選擇“使用幫助"后，進入“使用幫助選擇"屏，如圖11。

按“↑"、“↓"鍵選擇相應選項，按“確認"鍵入相應選項，按“取消"鍵返回“主菜單"屏。

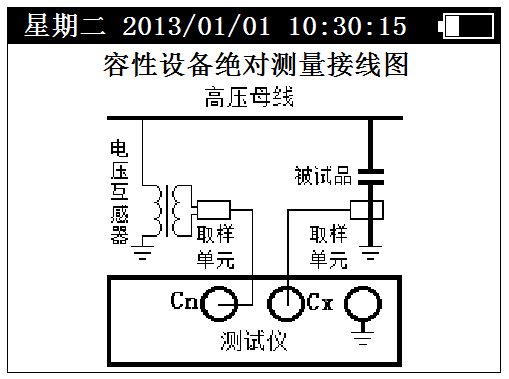

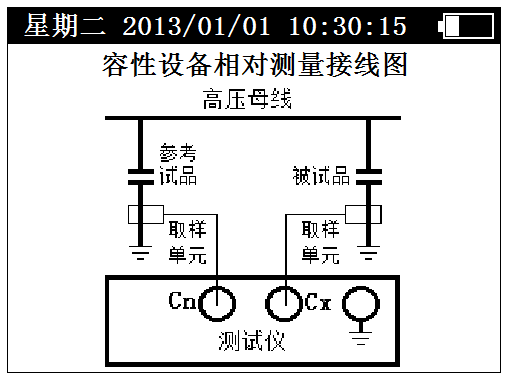

選擇相應選項后，按“確認"鍵分別進入“容性設備相對測量接線圖"屏，如圖12，進入“容性設備絕對測量接線圖"屏，如圖13，進入“使用注意事項"屏，如圖14。.

 電流測量范圍：0.1mA～1000mA     小分辨率 0.01mA
3.6 電流測量精度：±(讀數×0.5%+10uA)
3.7 參考電壓輸入范圍：1V～300V
3.8 介質損耗測量范圍：-20%～+20%   小分辨率 0.001%
3.9 介質損耗測量精度：±(讀數×1%+0.0005)
3.10 電容比值測量范圍：0.001～1000 小分辨率 0.0001
3.11 電容比值測量精度：±(讀數×0.5%+5個字)
3.12 電容量測量范圍：10pF～0.5uF   小分辨率 0.01pF
3.13 電容量測量精度：±(讀數×0.5%+1pF)
注：實際測量精度與試品電流大小和所用PT(CVT)精度有關

 按“確認"鍵或“取消"鍵返回“使用幫助選擇"屏。
6.7廠家設置
    “廠家設置"是廠家出廠調試時使用，需要密碼進入，用戶不需要設置。
6.8打印機使用說明
6.8.1 打印機說明
打印機共兩個指示燈，LF為電源指示燈，另一個為聯機指示燈SEL， SEL指示燈亮表示打印機工作為在線方式，反之為離線方式或忙。
6.8.1.1 檢測方式
先按一下SEL鍵，使 SEL 燈滅，然后按住 LF鍵不放，再按SEL鍵，打印機將打印檢測清樣。
6.8.1.2 送紙方式
先按一下SEL鍵，使SEL燈滅，再按下LF鍵即走紙，再按下LF鍵即停止走紙。
6.8.2 紙的安裝
打印機使用57.5mm 寬熱敏紙卷，裝紙時先按打印機的“OPEN"鍵打開打印機前面板，裝紙，蓋上前面板即可。
注意：請使用和打印機配套的打印機。上紙時應注意熱敏紙的熱感面朝向機頭的加熱板，請勿用手拉紙向前走或后退。
6.9儀器校驗
本測試儀是專門用于檢測運行中電氣設備介質損耗的帶電測試儀器，其電流信號的測量范圍為0.1mA～700mA，介損的測量范圍為-20%～+20%，可采用常規的10KV電橋校驗方法對其測量精度進行檢驗。

6.9.1 測量接線圖

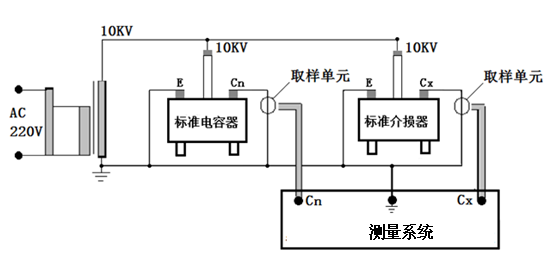

按圖15進行測量接線。

6.9.2 測試要求
?    測試電壓應不低于10KV，電流信號幅值要在1mA以上，且儀器采用內置電源供電。
?    Cn端子和Cx端子應通過測試線正確與對應的取樣傳感器連接，標準電容器和標準介損器的輸出穿過對應的取樣傳感器的一次穿線孔后接地。
?    標準電容器和標準介損器的屏蔽端（E）應可靠與地連接。
?    儀器使用相對測量模式，檢測兩個設備的介質損耗差值和電容量比值。
6.9.3 測試方法
?    必須先施加10KV左右的試驗電源，方可啟動測量，如果施加的電壓較低或提前啟動測量，將影響儀器的介損測量精度。
?    啟動測量后，儀器將顯示出相應的測量結果，在數據刷新10次后將獲得較為穩定的測量結果。
?    記錄穩定后的測量結果：“相對介損"即所測的標準介損值，“電容比Cx/Cn"即Cx與Cn的電容量比值。
