建大仁科智慧農業大棚光照傳感器RS-GZ-N01-2-20W
建大仁科智慧農業大棚光照傳感器RS-GZ-N01-2-20W
1. 產品介紹

1.1 產品概述

該變送器是一款光精度感光變送器，輸出數值計量單位為Lux,設備采用壁掛防水外殼，壁掛式安裝，防護等級高。4-20mA/0-10V/0-5V多種模擬量輸出信號可選，產品供電為10-30V寬電壓供電，主要應用于農業大棚、花卉培養溫室、農業大田、電子設備生產線等需要光照度監測的場合。

1.2 功能特點

■高精度光照度檢測測量范圍0-6萬Lux、0-20萬Lux可選。
■4-20mA/0-10V/0-5V多種模擬量輸出信號可選
■壁掛防水殼，防護等級高，可用于室外或惡劣的現場環境
■10-30V直流寬電壓供電

1.3 主要技術指標

1.4產品選型

2. 設備安裝說明

2.1 設備安裝前檢查

設備清單：
■變送器設備1臺
■自攻螺絲（2個）、膨脹塞（2個）
■合格證、保修卡、接線說明等

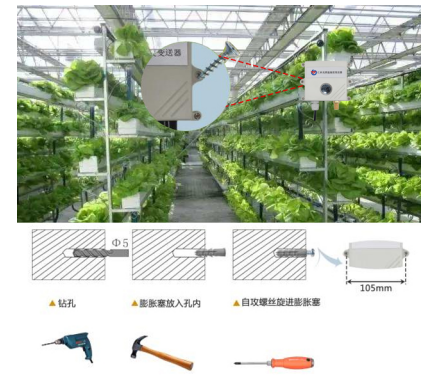

2.2 安裝步驟說明

2.3 接線

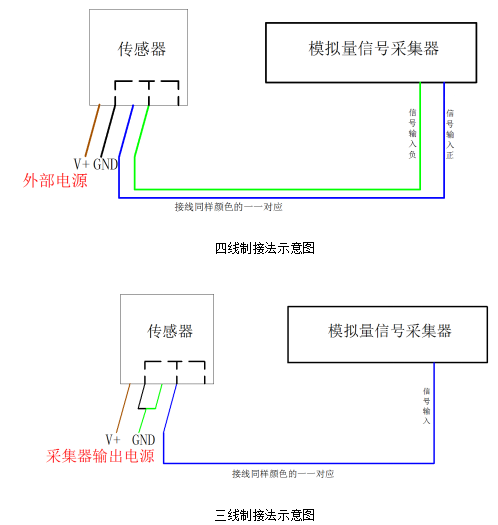

2.4 接線方式舉例

3. 計算方法

3.1電流型輸出信號轉換計算

例如量程0~200000LUX，4~20mA輸出，當輸出信號為12mA時，計算當前光照強度值。此光照強度量程的跨度為200000LUX，用16mA電流信號來表達，200000LUX/16mA=12500LUX/mA，即電流1mA代表光照強度變化12500LUX，測量值12mA-4mA=8mA.8mA*12500LUX/mA=100000LUX,當前光照強度100000LUX。

3.2電壓型輸出信號轉換計算

    0-65535LUX，0-10V輸出，當輸出信號為5V時，計算當前光照強度值。光照強度量程的跨度為0-65535LUX，用10V電壓信號來表達，65535LUX/10V=6553.5LUX/V，即電壓1V代表光照強度變化6553.5LUX，測量值5V-0V=5V，5V*6553.5LUX/V=32767.5LUX,當前光照強度為32767.5LUX。

4. 常見問題及解決辦法

無輸出或輸出錯誤
可能的原因：
1)量程對應錯誤導致PLC計算錯誤。
2)接線方式不對或者接線順序錯誤。
3)供電電壓不對（針對0~10V型均為24V供電）。
4)變送器與采集器之間距離過長，造成信號紊亂。
5) PLC采集口損壞。
6)設備損壞。
