「宏旭」144芯ODF光纖配線柜尺寸規格（廠家報價）
ODF架、ODF柜、ODF光纖配線架、ODF光纖配線柜、三網合一光纖配線架、三網合一光纖配線柜、共建共享光纖配線架、共建共享光纖配線柜（144芯、288芯、360芯、576芯、648芯、720芯、864芯、960芯、1152芯、1200芯、1440芯）
宏旭通信憑借雄厚的技術實力、完善的服務，宏旭公司以“創新、高效、務實”的企業精神，以“求新、求變、求快”的發展戰略，迎接光通信的美好未來。
慈溪市宏旭通信設備廠China 中國移動144芯ODF光纖配線柜尺寸規格、China Unicom中國聯通144芯ODF光纖配線柜、China ecom中國電信144芯ODF光纖配線柜

光纖配線柜、配線架、ODF配線柜、144芯、216芯、288芯、360芯、432芯、576芯、620芯、720芯、864芯、1152芯、配置（ODF子框、直插式）

產品特點：
●全封閉式結構，單面操作；
●左側掛纖輪管理跳纖余長；
●底部有走線槽；
●在用戶駐地網機房使用時，架內可配分路器托盤。

產品規格

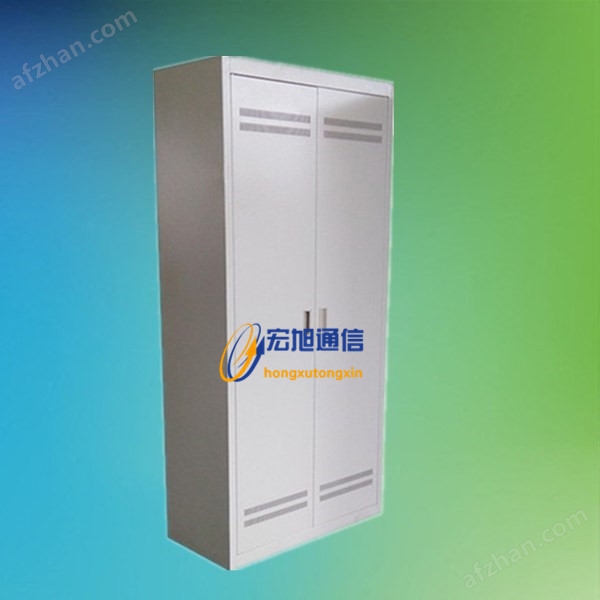

FOR-GPX2000-VI型ODF光纖配線架

品牌

宏旭通信

產品名稱

ODF光纖配線架（The ODF optical fiber distribution frame）

產品型號

GPX2000-VI型（GPX2000 - type VI）

GPX2000-VII（GPX2000 - type VII）

GPX2000-VIII（GPX2000 - type VIII）

產品類型

標準OMDF機架（Standard OMDF rack）

鈑金厚度

1.5m

機箱重量

//kg

箱體顏色

灰白色（烤漆）（Gray (paint)）

箱體尺寸

2000*800*400mm 2000*800*300mm

產品材質

冷軋板（manufacture）

產品質感

磨砂（Grind arenaceous）

工作溫度

-40~ +85

存儲溫度

-40 ~+85

包裝說明

紙箱（The cartons）

一．簡介
FOR-GPX2000-VI型光纖配線架是用來對光纜、光纖進行終接、保護及管理的設備。在本機柜上能實現對光纜的固定、開剝、接地保護；對光纖的熔接、配線連接、冗余尾纖的盤繞、配線調度等功能，是傳輸媒體（光纜、光纖）與傳輸設備之間的配線連接設備。

FOR-GPX2000-VI型光纖配線柜是我公司研制開發的高容量、大密度、全正面操作的光纖配線柜。它同時適用于普通光纜和帶狀光纜，本架由機柜、光纖儲纖單元、光纖單元體及光纖直熔配線單元等部分組成。由于采用模塊化的結構，用戶可根據容量的配置功能模塊的數目進行靈活的安裝。

二．主要性能指標

 1．使用條件：

    1）工作溫度：-5℃～+40℃

    2）相對濕度：≤85%（+30℃）

    3）大氣壓力：70Kpa～106Kpa

 2．光電性能：

    1）連接器衰耗（包括插入、互換和重復）≤0.5dB

    2）互換性附加損耗≤0.2dB

    3）重復性附加損耗≤0.1dB

    4）回波損耗≥40dB

    5）插拔耐久性壽命>1000次

    6）機柜高壓防護地與機柜絕緣，絕緣電阻>1000MΩ/500V（DC）

    7）機柜高壓防護地與機柜間耐壓>3000V（DC），5S不擊穿，無飛弧

3．適用性指標：

    1）標稱工作波長：850nm、1310nm、1550nm。

    2）光纖活動連接器：符合GB12507以及相關標準的規定。

    3）光纖光纜應符合GB/T11819和GB /T7424的規定。

 4．外形尺寸及容量：

    1）外形尺寸：2000800400|2200800400|20008004002200900300|20001200*400（H×W×D）（mm）。

    2）zui大容量：1440芯。

三．安裝

機柜為標準通用19″機柜，采用進口電解板經特殊工藝制造，表面噴塑處理，外形美觀大方。機柜底部采用4個M10×80的膨脹螺釘（隨機附件）緊固于地面。頂部采用角連件用菱形螺母與機房走線槽道固定。

1） 使用和操作

1、光纜開剝、固定及保護

1、將光纜從上方或下方的光纜入孔引入架體

2、帶狀光纜的開剝及固定

2.1光纜開剝長度為：2.5 米+光纜開剝處到距離zui遠的熔接配線模塊距離（可視實際情況變化），鎧甲層預留40mm，中心加強芯預留150mm（兩側加強芯留55 mm）；

2.2在光纜開剝處套上熱縮套管，用電吹風加熱，使熱縮套管將光纜開剝處包緊，尾纖清理干凈，每帶均套上保護套管，保護套管在鎧甲層處預留65mm裸帶；

2.3將光纜從裸帶處放入保護接頭，再將松    套管部分可用膠帶纏繞，使其外徑與保護接頭相匹配，推入保護接頭，使光纜加強芯穿過螺母座槽，喉扣掛在光纜固定板鉤上，擰緊喉扣螺釘及加強芯緊定螺釘；

2.4按順序?qū)в斜Ｗo(hù)扁管的每一帶光纖輕輕壓入保護接頭固定槽內，每一槽zui多可壓三帶；

2.5將接頭蓋小端頭部插入保護接頭對應部分，再將大端壓下，保護接頭安裝完畢；

3. 非帶狀纜的開剝及固定

3.1 光纜開剝長度為：2.5米+光纜開剝處到 距離zui遠的熔接配線模塊距離 （可視實際情況變化），鎧甲層預留40mm，加強芯預留150mm；

3.2 在光纜開剝處套上熱縮套管，用電吹風加熱， 使熱縮套管將光纜開剝處包緊；

3.3 視尾纖本身的保護情況決定是否加護套管；

3.4 用喉扣將光纜固定在光纜固定板上。

4．適配器及尾纖的安裝

1.  帶狀尾纖安裝

1.1抽出一個光纖一體化模塊，放置于工作臺上，取下上下兩面蓋板，將12個適配器（FC或SC）對準安裝槽由上向下壓入，注意適配器導向槽朝上；

 依次為藍、橙、綠、棕、灰、白、紅、黑、黃、紫、粉紅、淺藍）將尾纖頭按一體化模塊上1-12的順序插入適配器并擰緊，注意尾纖的插入方向必須與適配器的導向位置*；

 1.3將光分支器沿著兩個圓柱壓入，將冗余尾纖在模塊背面尾纖盤繞區盤儲；

1.4將光分支器后面的裸帶從一體化模塊中間長方孔穿至模塊正面，蓋上背面蓋板;

1.5將剩余裸帶盤儲于模塊正面熔接區內， 蓋好上蓋板；

1.6將一體化模塊依次插入熔配單元箱內相應的位置。

2.單芯尾纖安裝

2.1從熔配單元箱中抽出一個一體化模塊，放置于工作臺上，取下上下兩面蓋板，將12個適配配器（FC或SC）對準安裝槽由上向下壓入，注意適配器導向槽朝上。

2.2將標識好的12根單芯尾纖頭由模塊背面穿至正面，按一體化模塊上1-12的順序插入適配器并擰緊，注意尾纖的插入方向必須與適配器的導向位置*。

2.3將冗余尾纖在模塊背面尾纖盤繞區盤繞1-2圈，用線扎將12根尾纖在圖示位置扎固，然后按圖示將尾纖自由端的外護套管與纖維剝除并將其從一體化模塊中間長方孔穿至正面，蓋上背面蓋板；

2.4將剝除松套管的12根單芯尾纖盤儲于模 塊正面熔接區內（見右圖），蓋好上蓋板。

2.5將一體化模塊依次插入旋轉插箱內相應的位置。

5、熔接操作

1.1取出一體化模塊放置于熔接工作臺上，揭開正面蓋板，釋放盤儲于熔接區內的尾纖；

1.2將外線裸纖保護套管端部用線扎固定在圖示位置，裸纖進入熔接區；

1.3在尾纖、光纜纖芯其中之一套上熔接保護套管，然后用熔接機進行熔接。檢驗合格后，將熔接保護套管移至熔接點，在熔接機上進行熱收縮；

1.4將冗余的裸纖（尾纖和光纜纖芯）在熔接區如圖盤儲好；

1.5蓋上模塊正面蓋板；

1.6將裸纖保護套管在模塊正面外圈盤好，出口處用線扎固定；

1.7每芯光纖做好標識記錄；

1.8將一體化模塊插入原來位置；

1.9完成整個架體的熔接。

6、光纖跳線

1.1建議選取直徑Ф2的跳線（易于管理，占空間?。?；

1.2將跳纖一端插入適配器，另一端在儲纖單元上盤儲后，與相應的適配器連接；

1.3保證跳纖自由彎曲半徑大于40mm。

ODF光纖配線架概述：

ODF(Optical Distribution frame)光纖配線架是專為光纖通信機房設計的光纖配線設備,具有光纜固定和保護功能光纜終接功能、調線功能、 光纜纖芯和尾纖保護功能。既可單獨裝配成光纖配線架，也可與數字配線單元、音頻配線單元同裝在一個機柜/架內。構成綜合配線架。該設備配置靈活、安裝使用簡單、容易維護、便于管理、是光纖通信光纜網絡終端，或中繼點實現排纖、跳纖光纜熔接及接入*的設備。

它是光傳輸系統中一個重要的配套設備，主要用于光纜終端的光纖熔接、光連接器安裝、光路的調接、多余尾纖的存儲及光纜的保護等，它對于光纖通信網絡安全運行和靈活使用有著重要的作用。過去，光通信建設中使用的光纜通常為幾芯至幾十芯，光纖配線架的容量一般都在100芯以下，這些光纖配線架越來越表現出尾纖存儲容量較小、調配連接操作不便、功能較少、結構簡單等缺點。現在光通信已經在長途干線和本地網中繼傳輸中得到廣泛應用，光纖化也已成為接入網的發展方向。各地在新的光纖網建設中，都盡量選用大芯數光纜，這樣就對光纖配線架的容量、功能和結構等提出了更高的要求。

ODF光纖配線架特點：

1.配線箱內采用抽屜式結構，操作時可抽出，完畢后放回。

2.采用鍍鋅處理冷軋鋼板和表面噴涂的工藝,光纖分配盤采用摻雜阻烯材料的噴縮材質,輕便靈活,又結實耐用,具有光纜引入,固定和保護功能，光纜終端與尾纖熔接功能，用戶可根據實際需求選配單元數量或法蘭盤數量

3.模塊化設計：19英寸標準，單元體及每個模塊均可單獨取出，方便靈活配置與擴容。

4.易升級：可用作傳統的ODF，也可平滑地增加智能化光纖管理功能，且不影響正常的業務通信。

5.易操作和維護：獨立、清晰的功能分區方便操作和維護；通過跳纖實現交叉連接，走纖路由清晰，運維管理方便；全正面操作，支持前后及左右并柜安裝或靠墻安裝，易于安裝與維護。

ODF光纖配線架在綜合布線系統中的應用：

綜合布線系統中，配線架適用于設備間的水平布線或設備端接，以及集中點的互配端接。 堅固及易于安裝的設計，減少安裝與操作費用，較大的正面標識空間方便端口識別，便于管理，符合19"機架安裝標準。目前，該產品已在多個國家和地區獲得規模商用，為運營商帶來多項價值：

1.大容量，高密度，減少機柜布放數量，節約機房空間，增加機房的利用率；

2.實時監控端口，可提高故障定位效率，減少人力成本；

3.智能施工確保路由信息準確，減少沉沒端口，節約運維成本；

4.eID電子標識減少紙質標簽帶來的信息泄露隱患；

5.智能中間配線柜配合智能光纖配線架，可實現機房智能化和電子化，易于部署和維護。

ODF（Optical Distribution frame）光纖配線架

光纖配線架（ODF）用于光纖通信系統中局端主干光纜的成端和分配，可方便地實現光纖線路的連接、分配和調度。隨著網絡集成程度越來越高，出現了集ODF、DDF、電源分配單元于一體的光數混合配線架，適用于光纖到小區、光纖到大樓、遠端模塊局及無線基站的中小型配線系統。

產品特點：

●模塊化：部件均采用模塊化設計，可以通過模塊的靈活搭配來實現不同的功能組合，使不同型號產品的組件具有通用性和互換性；

●系統化：擁有滿足室內、室外各種環境要求的、不同容量的產品，并配有全系列高品質的光器件產品，并能提供系統的解決方案；

●人性化：強調人性化操作、管理等，全正面化操作，對工程施工有深厚的理解，對細節的處理一直堅持精益求精；

●標準化：嚴格遵循行業相關各種標準，并且積極參與行業的各種技術規范的修訂；

●專業化：專業技術人員和生產、檢測設備保障產品性能*性和可靠性；

依據標準：

●YD/T778-2006《光纖配線架》

使用條件：

●工作溫度：-10℃~+40℃

●貯存溫度：-25℃~+55℃

●相對溫度：≤85%(+30℃)

●大氣壓力：70kPa~106kPa

適用性指標：

●標稱工作波長：850nm、1310nm、1550nm；

●光纖活動連接器：符合GB12507及相關標準的規定；

●光纖光纜符合GB/T11818和GB/T7424的規定。

功能：

●具有光纜固定和保護功能；

●具有光纜終接功能；

●調線功能；

●光纜纖芯和尾纖的保護功能。

機架高度：

●滿足行標規定三種標準尺寸：2600mm、2200mm、2000mm。

●可根據需方不同要求訂做不同規格的產品。

光電性能：

●機架高壓防護地與機架絕緣,絕緣電阻1000MΩ/500V(DC)無飛弧。

●機架高壓防護地與機架間耐壓不小于3000V（DC）/1min不擊穿，無飛弧。

●光纖連接器損耗≤0.5dB

●插入損耗≤0.2dB

●回波損耗：FC/PC>40dB、FC/UPC>50dB、FC/APC>60dB

●插拔性壽命：>1000次

機械性能：

●塑料件燃燒性能符合GB51697-85的規定。

●光纜光纖穿過金屬板孔時裝有保護套，纖芯、尾纖的曲率半徑大于37.5mm。

●光纜進入機箱，曲率半徑大于光纜直徑的15倍。

說明：

●所用鋼板均采用優質鍍鋅板；

●所用緊固件采用不銹鋼或不銹鋼板電鍍處理；

●所有外觀為金屬的結構件均采用靜電環氧粉末噴涂。

光纖配線架此產品為中國移動、中國聯通、中國電信三大通信運營商全國集采入圍產品

光纖總配線架

適用場合：
●適應較大規模并架安裝，滿足大量光纖接入及交叉連接功能；
●適合設備側及線路側不同的配線比需求。

產品特點：
●雙面布局、前后跳纖的操作模式， 實現線路側與設備側的光纖交叉連接；
●敞開式機架, 橫列模塊區有多層水平走線槽，前后立體式跳纖，*解決跨架跳纖局部擁塞問題；
●預留線路側與線路側，設備側與設備側的跳纖通道；
●所有跳纖不出機架，無需光纜槽道；
●可提供此類光總配的跳線管理軟件，方便跳纖定長管理；
●機架兼容普天分路器托盤；
●96芯終端面板可更換成96芯一體化機框。

其他介紹：

3.3.1 特點及優點 ◆ 采用中國電信標準設計，通用性強； ◆ 符合標準：YD/T 778-2006 ◆ 適用通信機房獨立光纖跳接場，配線采用交叉連接方式，可以方便地實現光纖線路的連接、分配和調度； ◆ 全封閉柜式結構，防塵性能好； ◆ 設有高性能接地裝置，保護設備安全。 3.3.2 主要技術性能 ◆ 工作環境溫度：－25℃～+55℃ ◆ 環境濕度：≤93％(+40℃) ◆ 箱門開啟角度：≥110° ◆ 箱門開啟次數：≥2000次 ◆ 接地排耐電壓水平：≥3000V(DC)/10mA/1min ◆ 絕緣電阻：≥1×103MΩ/500V ◆ 箱體安裝型式：落地式 表一：光纖配線架配置表（采用單層/雙層分路器托盤）：

GPX型光纖總配線架

產品特點：
●全正面操作封閉機柜結構，可靠墻或背靠背安裝；
●存貯框管理跳纖余長，與72 芯一體化機框安裝尺寸相同，可靈活配置。

產品規格

GPX 型光纖總配線架

產品特點：
●全正面操作封閉機柜結構，可靠墻或背靠背安裝；
●左側掛纖輪管理跳纖余長；
●在用戶駐地網機房使用時，架內可配分路器托盤。

產品規格

GPX型室內無跳接光纜交接柜

適用場合：
光接入網等需要實現光纜、光纖的連接與調度，實現連接主干光纜與配線光纜；并可放置光分路器的功能。

產品特點：
●全正面操作封閉式結構，前*門；
●采用19″標準安裝，模塊便于更換；
●配線區采用無跳接式托盤，主干區采用一體化托盤；
●無跳接式托盤實現熔接、存儲功能；
●分路器可實現自由切換成不同分光比。

產品規格

GPX型光纖配線架

產品特點：
●全正面操作封閉式結構，前后*門；
●正面采用大小*門，可靠墻或背靠背放置；
●實現外纜與設備纜的終接、調線；
●分布式下纜結構；
●采用72 芯一體化機框，12 芯一體化托盤（藍色）。

產品規格

光纖總配線架(模式二)

應用場合：
根據用戶的不同需求，不僅適用于機房原雙面MDF逐步改造成雙面光纖總配線架；同時也適用于新建機房大規模并架安裝；而且也可以適合老機房現場改造。

產品特點：
●型材拼裝架,機架高度zui高4米，沒有拼縫強度高；
●可以整體安裝出廠，也可散架出廠安裝，方便設備運輸；
●可以安裝護欄和導軌，架體寬度可以定制，方便與雙面MDF并架。
●線路側外纜集中布放或階梯布放，有專纜門光布放空間，方便以后的擴容或改造；
●模塊化設計，線路側和設備側可以選擇安裝終端框或熔配一體化機框。

產品規格

產品特點：
●全封閉式結構，單面操作；
●左側掛纖輪管理跳纖余長；
●底部有走線槽；
●在用戶駐地網機房使用時，架內可配分路器托盤。

產品規格

GPX02B光纖配線架的作用

ODF（Optical Distribution Frame）光纖配線架
光纖配線架（ODF）用于光纖通信系統中局端主干光纜的成端和分配，可方便地實現光纖線路的連接、分配和調度。隨著網絡集成程度越來越高，出現了集ODF、DDF、電源分配單元于一體的光數混合配線架，適用于光纖到小區、光纖到大樓、遠端模塊局及無線基站的中小型配線系統。

GPX02B型光纖配線架屬熔接配線一體化,適用于光纖接入網主干光纜間的熔接、配線、調線和測試。
