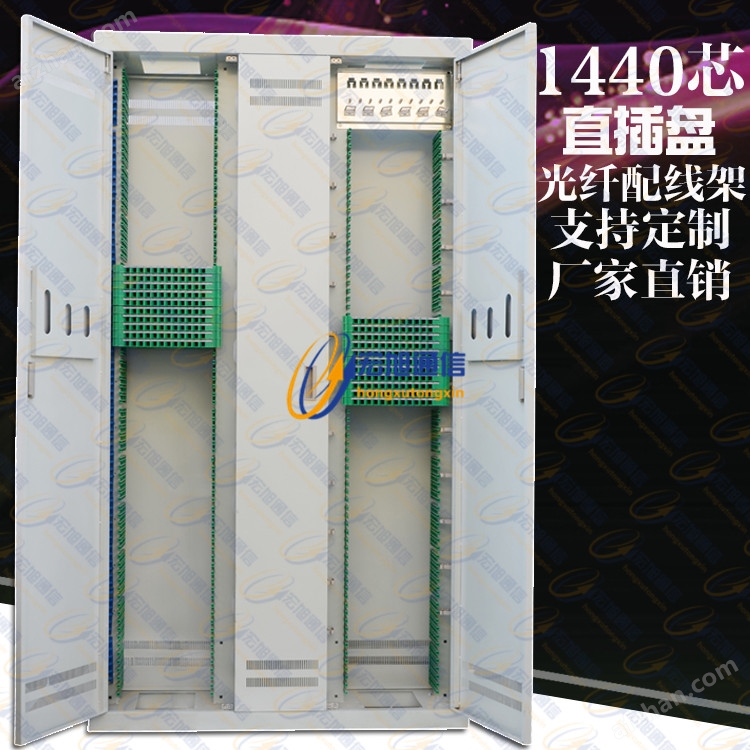

光纖總配線架

返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號

品牌

廠商性質生產商

產品資料下載

所在地寧波市

在線詢價收藏產品查看聯系電話

聯系方式：張經理查看聯系方式

更新時間：2016-09-17 12:00:39瀏覽次數：555次

聯系我時，請告知來自智慧城市網

產品分類 品牌分類

  MODF光纖總配線架

全部產品列表

暫無信息

慈溪市宏旭通信設備有限公司

經營模式：生產廠家

商鋪產品：2303條

所在地區：浙江寧波市

聯系人：張經理（經理）

詢價 給他留言

產品簡介

光纖總配線架特點：
線路側光纜和設備側尾纜分區管理，符合現代維護習慣；
正面為線路側，背面為設備側。
架內、架間跳纖均在OMDF架內進行路由，無需進入機房光纖槽道，減小槽道壓力，方便調度管理；
可定制跳纖長度，減少光纖冗余和纏繞；
可實現尾纜進架熔纖，無需定制尾纜長度，并方便尾纜布放；
特殊場合下可實現內外線容量靈活配置。

詳細介紹

三網合一MODF總配線架|

光纖總配線架-機房總配線架MODF

總配線架簡稱OMDF或者MODF，也稱為光總配線架，由于機房大容量跳纖場合的要求，光纖配線架選購時常選用結構緊湊，布局合理，便于管理跳線的大容量配線架，其直列側為72芯ODF配線單元，橫列側可選擇為插片式光分路器或者96芯翻轉單元板。三網通信特別供應576芯光總配線架MODF，該配線架采用雙面開放式結構設計，橫列側為光分路器插片安裝位，也可以根據要求更換為96芯翻轉單元

一.光總配線架簡介：

MODF總配線架（Main Optical fiber Distribution frame，簡稱MODF 或者OMDF）具有直列和橫列成端模塊。直列側連接外線光纜，橫列側連接光通信設備，可通過跳纖進行通信路由的分配連接，具備水平、垂直、前后走纖通道，便于大容量跳纖維護、管理及擴容，并可安裝鏈路測試端口。

特點及優點

<1> 采用中國電信標準設計，通用性強；

<2> 符合標準：YD/T 778-2006

<3> 適用通信機房獨立光纖跳接場，配線采用交叉連接方式，可以方便地實現光纖線路的連接、分配和調度；

<4> 全封閉柜式結構，防塵性能好；

<5> 設有高性能接地裝置，保護設備安全。

<6> 箱體安裝型式：落地式

技術 指標

<1> 工作環境：-40℃~+65℃

<2> 大氣壓力：70Kpa ~106Kpa

<3> 插入損耗：≤0.2dB

<4> 回波損耗：FC/PC ≥40dB、FC/APC≥60dB、FC/UPC≥50dB

<5> 光纖連接器插拔耐久壽命>1000 次

<6> 機箱高壓防護地與機箱絕緣，絕緣電阻≥×1000m/500v(DC)

<7> 機箱高壓防護與機箱耐壓間耐壓≥3000CV（DC）/1min不穿、無飛弧。

“慈溪市宏旭通信設備廠”專業生產的OMDF光總配線架質量保證，*！請新老客戶放心選購。*合作用戶：中國電信-中國移動-中國聯通-長城寬帶-中國廣電-中國鐵通-小區改造-工程改造-機房改造-房地產商-樓盤開發商等
OMDF光纖配線架用于光纖通信系統中局端主干光纜的成端和分配，可方便地實現光纖線路的連接、分配和調度。隨著網絡集成程度越來越高，出現了集ODF、DDF電源分配單元于一體的光數混合配線架，適用于光纖到小區、光纖到大樓、遠端模塊局及無線基站的中小型配線系統。是一種在柜體內實現光纖跳線的交叉連接式配線設備。該產品設計成單面雙直列布局，結構緊湊，集成度高，操作方便。其思路，理念超前；其應用維護方便；其管理，界面清晰。主要用在外纜光纜在2000芯以下的模塊局或機房面積特別緊張的局端。MODF適用于接入層中心局（OLT局）及類似的中心機房，用于接入設備光纜與外線城域網主干光纜的集中成端、連接調度及監控測量，同樣適用于大中型傳輸機房，但要分別設置接入層MODF和中繼層MODF。

訂貨指南：

名稱	型號	規格	芯數	備注
名稱	型號	*高寬深*	線路/設備	備注
光纖配線架	GPX100B-IIa	*2000800600*	648/576	模塊+配線單元式
	GPX100B-IIb	*2200800600*	720/672
	GPX100B-IIc	*2600800600*	864/672

2工作原理

總配線架詳細介紹是潞安通信的機械設備上。外線電纜是不能直接與交換機相連的，其間必須經過一種交接設備，這就是總配線架。

總配線架詳細介紹的本功能如下：

1) 具有配線功能，通過跳線可將任一內線連接到任一外線上。

2) 具有防護裝置，它和外線上的、交換機內的防護設施一起構成一個防護系統，防止由外線進入的過電壓、過電流對局內的設備和操作人員造成

損壞和傷害。

3) 具有對內外線進行測試的位置。

4) 具有告警功能，告警時發出可聞、可見信號，能及時發現動作的保安單元。MDF總配線架作為交換機防護的保護裝置，在防雷電過電壓、防工頻感應過電壓和工頻接觸過電流方面發揮了重要作用。但也有其明顯的薄弱環節

之特點。由于國內MDF廠家眾多，技術水平有高有低；相應的在各通信局站使用的配線架保安排及保安單元種類繁多，質量參差不齊，一些產品的安裝使用對通信局站形成了火災隱患，強電入侵導致MDF總配線架起火燃燒的事故經常發生，可以這樣認為，MDF總配線架的安全隱患，已嚴重威脅了通信運行安全。MDF總配線架zui大的不安全因素就是火災隱患，而火災的直接來源就是強電入侵以及隨之帶來的高溫高熱從而導致保安單元、保安接線排或外線電纜起火。既然強電入侵主要是由于高壓電力線路與市話電纜搭碰而產生的。通常來說，MDF在強電入侵時其過流保護首先動作，將入侵電流限制在很低水平之下。此事如果入侵電壓大于190 V，MDF總配線架的保安單元其過壓器件(固體半導體管、氣體放電管)保護就會啟動，由于過壓保護動作時會釋放一定的熱量，在彈力的作用下，保安單元在一定時間內失效保護動作，將強電入侵直接短路下地，同時啟動告警裝置，提醒維護人員更換保安單元。如果人侵電流大于一定值后，保安單元開路，從而確保程控交換機的安全。

3狀況分析

保安單元是插在保安接線排上的防止人身和設備遭受過電壓、過電流傷害的一種防護裝置，是總配線架上的重要部件。根據標準“CCIqTK．20建議”和我國線路環境實際情況，安裝在總配線架上的保安單元必須具有三項功能，即防雷擊、防強電感應、和防交流市電功能。特別對于過電壓、過電流二次防護能力較差的程控交換機保安單元的一級防護功能顯得更為重要。

1) 雷電沖擊：是指雷電沖擊所產生的浪涌電壓它有瞬問發生及瞬間完成的特點，有的電壓高達

幾萬伏、幾千伏不等，就看發生的遠近而異。

2) 強電感應：當電纜經過某些特殊的地方，如電氣化鐵路或變電站或發電廠等，有時因為電磁場的原因而產生感生電流。根據感應電流的距離有長線感應、線感應之分，一般可概括如下：長線感應有電壓大、電流相應較小的特點；線感應有電壓大電流也大的特點。

3) 電力線碰觸：在電纜架設方面，我國的實際情況是電纜與市電電纜或電車電纜在空中并行或縱橫交錯架設，由于風吹雨打日曬及雷擊、動物損傷、電纜年久老化等問題，所以電力線搭碰還是比較常發生。

以上三種情況，嚴重的會引起明火燃燒、燒壞配線架模塊或交換機的用戶電路板。MDF保安單元可以將外電入侵保護下地，從而能夠起到一定的保護作用和報警功能，這里簡要分析如下。

3．1 短路保護方式

MDF設計本思想是將侵入的過電壓過電流短路下地。

3．2 MDF總配線架的各級接地

總配線架

1.卡接式,結構緊湊，體積小，容量大。2.每一外線用戶線為1個分線鉤，層次清楚，走線整齊。

產品介紹：

產品特點：

由高強度優質鋁合金型材采用積木式結構拼裝而成。
正面兩側穿線、四級聲光告警、自鎖式信號插連接，十分可靠。
上下雙卡端子，卡接跳線，操作十分靈活簡便。

訂貨指南：

型號	外形尺寸	zui大容量		備注
型號	(高×寬×深)mm	直列數(保安接線模塊)	橫列數（測試接線模塊）	備注
JPX48-10型總配線架	2600×(N×250)×860	100回線/模塊 1100回線(11模塊)/列	128回線/模塊 1408回線(11模塊)/列	①雙面架。②拼架結構，拼架寬度為：N×250，N為直列安裝列數。
	2200×(N×250)×860	100回線/模塊 900回線(9模塊)/列	128回線/模塊 1152回線(9模塊)/列
	2000×(N×250)×860	100回線/模塊 800回線(8模塊)/列	128回線/模塊 1024回線(8模塊)/列
	2600×(N×250)×860	100回線/模塊 1100回線(11模塊)/列	128回線/模塊 1408回線(11模塊)/列	①單面架。 ②拼架結構，拼架寬度為： N×250， N為直列和橫列組合安裝列數之和。
	2200×(N×250)×860	100回線/模塊 900回線(9模塊)/列	128回線/模塊 1152回線(9模塊)/列
	2000×(N×250)×860	100回線/模塊 800回線(8模塊)/列	128回線/模塊 1024回線(8模塊)/列

總配線架

總配線架機架由保安接線排、保安單元、測試接線排，告警系統等組成，對用戶電纜和程控交換機之間起到連接、調線、保護、告警等作用。

產品介紹：

產品特點：

大容量、高密度的總配線架。對2600mm×1000mm×450mm機架，容量可達2900回線。
機架采用特殊鋁型材及優質鋼板作材料，經氧化、電鍍、噴塑而成。外形美觀，結構牢固。機架形式有敞開式和封閉式二種。全模塊結構(卡條式)，配置靈活方便。
接線方式：卡接，線徑：φ0.4-0.6mm
普通分列元件保安單元：
① 過電壓保護：采用三極半導體放電管，同步放電性能及自復性能好。
② 過電流保護：采用PTC熱敏電阻減少進入交換設備的能級，自復性好。
新型電子集成塊保安單元。
具有聲、光告警功能。如用戶需要，每列可增設集中告警端子板，便于與總監控室相連接。走線層次清楚、維護方便。
機架前面中間從上到下設有大穿線環，便于保安與測試模塊之間的跳線。
機架背面每模塊均有小穿線扣便于縱列模塊與橫列模塊之間跳線。
機架左半部及右半部全部模塊通過固定模塊的支架各自分別向左右兩側旋轉。
①露出電纜引入?yún)^(qū)，便于用戶電纜及程控電纜的引入，進行全正面操作，維護方便。
②使模塊的背面部份及模塊的穿線扣旋轉到機架前面，便于用戶電纜及程控電纜分別卡在保安及測試模塊上，進行全正面操作，維護方便。

訂貨指南：

型號	外形尺寸	保安列數	保安列容量（回線）	測試列數	測試列容量（回線）	備注
	*高寬長*
總配線架	2600×1000×450	2	2500	2	2560	普通機架，左、右共二列
	2200×1000×450	2	2000	2	2048
	2000×1000×450	2	1750	2	1792

光纖配線架

熔接配線分體并均勻分布在機架二側，結構緊湊，層次清楚，便于管理。進纜、熔接及配線全正面操作，機架可背靠背及靠墻安裝，節省機房空間。

產品介紹：

產品特點：

熔接配線分體并均勻分布在機架二側，結構緊湊，層次清楚，便于管理。
進纜、熔接及配線全正面操作，機架可背靠背及靠墻安裝，節省機房空間。
采用飛碟式熔接盤，體積小，占空間少，在機架下方左右二側不大的空間可高密度疊放24盤/側，48盤(2側)/架。

工作條件：

工作溫度： 5℃～ 40℃
相對濕度：≤85%( 30℃時)
大氣壓力：70kPa～106kPa

技術要求(光纖部分)：

標稱工作波長：850nm，1310nm，1550nm。
光纖活動連接器插入損耗：≤0.3 dB。
光纖活動連接器回波損耗：≥45dB(PC型)。
機架高壓防護接地裝置與機架間的耐電壓≥3000V(DC)/1min，不擊穿、無飛弧。
機架高壓防護接地裝置與機架間的絕緣電阻≥1000MΩ/500V(DC)。
機械耐久性：整套光纖連接器插拔500次后，無機械損傷，插入損耗變化量≤0.2dB，回波損耗變化量≤5dB。
機內塑料件均采用阻燃材料，達FV-0級要求。
光纖配線全程曲率半徑控制，保證曲率半徑≥30mm(內控40mm)。

訂貨指南：

型號名稱	規 格	容量	備注
型號名稱	高×寬×深	容量	備注
光纖配線架	2600×900×300	576芯(8單元)/架（雙側）	熔接、配線、貯纖分離
	2200×900×300	432芯(6單元)/架（雙側）
	2000×900×300	288芯 (4單元)/架（雙側）
	2600×840×300	288芯 (4單元)/架（單側）
	2200×840×300	216芯 (3單元)/架（單側）
	2000×840×300	144芯 (2單元)/架（單側）

產品名稱：卡接式音頻配線架(柜)

■卡接式音頻接配線及防護設備此系列產品是在引進、消化德國科隆產品的基礎上，自行開發的.
該產品具有如下特點：
1.操作簡單：卡接割線瞬間完成，不需用專門培訓，不用電源。
2.連接快速：卡接工具“咔嚓”一聲，接線工作完成，卡接線徑0.4-0.8mm。
3.接觸可靠：卡接片具有高強彈性，接觸電阻小于2mΩ，觸點反復卡接200次，接觸電仍小于3mΩ，每根線接好后，拉脫力大于25N（芯線Φ0.4mm）。
4.安全可靠：選擇過流、過壓保護裝置，確保無后顧之憂，阻燃塑料模塊，性能GB4608-84/FV-0級的要求。
5.走線整齊：上下左右四面走線，整齊有序，標示分明。

■YKMDF音頻配線架
特點：YKMDF音頻配線箱從800回線到2000回線，有多種規格，適用于程控用戶交換機配套，是用于續內外線，跳配線，測試設備，同時也可作為室內電纜交接使用，接線模塊有常開、可開、常閉三種?？梢造`活選擇保安單元和保安排。

產品規格：

序號	產品名稱	規格（寬高深）mm	配置容量
1	800 回線柜	6001600600 單門	400線×2列雙面
2	1000回線柜	6001800600 單門	500線×2列雙面
3	1200回線柜	6002000600 單門	600線×2列雙面

產品名稱：卡接式音頻配線架(柜)

■卡接式音頻接配線及防護設備此系列產品是在引進、消化德國科隆產品的基礎上，自行開發的.
該產品具有如下特點：
1.操作簡單：卡接割線瞬間完成，不需用專門培訓，不用電源。 2.連接快速：卡接工具“咔嚓”一聲，接線工作完成，卡接線內徑0.4-0.8mm，外徑0.7-1.4mm 。
3.接觸可靠：卡接片具有高強彈性，接觸電阻小于2mΩ，觸點反復卡接200次，接觸電仍小于3mΩ，每根線接好后，拉脫力大于25N（芯線Φ0.4mm）。
4.安全可靠：選擇過流、過壓保護裝置，確保無后顧之憂，阻燃塑料模塊，性能GB4608-84/FV-0級的要求。
5.走線整齊：上下左右四面走線，整齊有序，標示分明。

■YKMDF音頻配線架
特點：YKMDF音頻配線箱從300回線到1200回線，有多種規格，適用于程控用戶交換機配套，是用于續內外線，跳配線，測試設備，同時也可作為室內電纜交接使用，接線模塊有常開、可開、常閉三種?？梢造`活選擇保安單元和保安排。

產品規格：

序號	產品名稱	規格（寬高深）mm	配置容量
1	800 回線柜	6001600600 單門	400線×2列雙面
2	1000回線柜	6001800600 單門	500線×2列雙面
3	1200回線柜	6002000600 單門	600線×2列雙面

產品名稱：（VDF）音頻配線架單元
	■卡接式音頻接配線及防護設備此系列產品是在引進、消化德國科隆產品的基礎上開發的. 該產品具有如下特點： 1.操作簡單：卡接割線瞬間完成，不需用專門培訓，不用電源。 2.連接快速：卡接工具“咔嚓”一聲，接線工作完成，卡接線內徑0.4-0.8mm，外徑0.7-1.4mm 。 3.接觸可靠：卡接片具有高強彈性，接觸電阻小于2mΩ，觸點反復卡接200次，接觸電仍小于3mΩ，每根線接好后，拉脫力大于25N（芯線Φ0.4mm）。 4.安全可靠：選擇過流、過壓保護裝置，確保無后顧之憂，阻燃塑料模塊，性能GB4608-84/FV-0級的要求。 5.走線整齊：上下左右四面走線，整齊有序，標示分明。

●原有直列平滑升級為光纜線路側；
●原有橫列平滑升級為光纜設備側；
●充分利用原有地纜溝、護欄及爬梯，與原MDF兼容；
●具備*的光纜跳纖管理軟件，可定長定制跳纖；
●分布下纜。
產品規格
GPX光總配線架
適用場合：
●適應較大規模并架安裝，滿足大量光纖接入及交叉連接功能；
●適合設備側及線路側不同的配線比需求；
●熟悉傳統MDF管理方式。
產品特點：
●國內*雙面布局、前后跳纖的操作模式，實現線路側與設備側的光纖交叉連接，沿襲雙面MDF產品直列模塊與橫列模塊調線的習慣；
●敞開式機架，橫列模塊區有多層水平走線槽，前后立體式跳纖，解決跨架跳纖局部擁塞問題；
●預留線路側與線路側，設備側與設備側的跳纖通道；
●所有跳纖不出機架，無需光纜槽道；
●可提供此類光總配的跳線管理軟件，方便跳纖定長管理；
●機架兼容普天分路器托盤。
產品規格
根據用戶的不同需求，不僅適用于機房原雙面MDF逐步改造成雙面；同時也適用于新建機房大規模并架安裝；而且也可以適合老機房現場改造。
產品特點：
●型材拼裝架,機架高度高4米，沒有拼縫強度高；
●可以整體安裝出廠，也可散架出廠安裝，方便設備運輸；
●可以安裝護欄和導軌，架體寬度可以定制，方便與雙面MDF并架。
●線路側外纜集中布放或階梯布放，有專纜門光布放空間，方便以后的擴容或改造；
●模塊化設計，線路側和設備側可以選擇安裝終端框或熔配一體化機框。
GPX型光總配線架
GPX型光總配線架，是一種在柜體內實現光纖跳線的交叉連接式配線設備。該產品設計成單面雙直列布局，結構緊湊，集成度高，操作方便。其思路，理念超前；其應用維護方便；其管理，界面清晰。主要用在外纜光纜在2000芯以下的模塊局或機房面積特別緊張的局端。
