柔性大電流鉗表 大電流鉗表 型號：ETCR8000F

一． 簡介

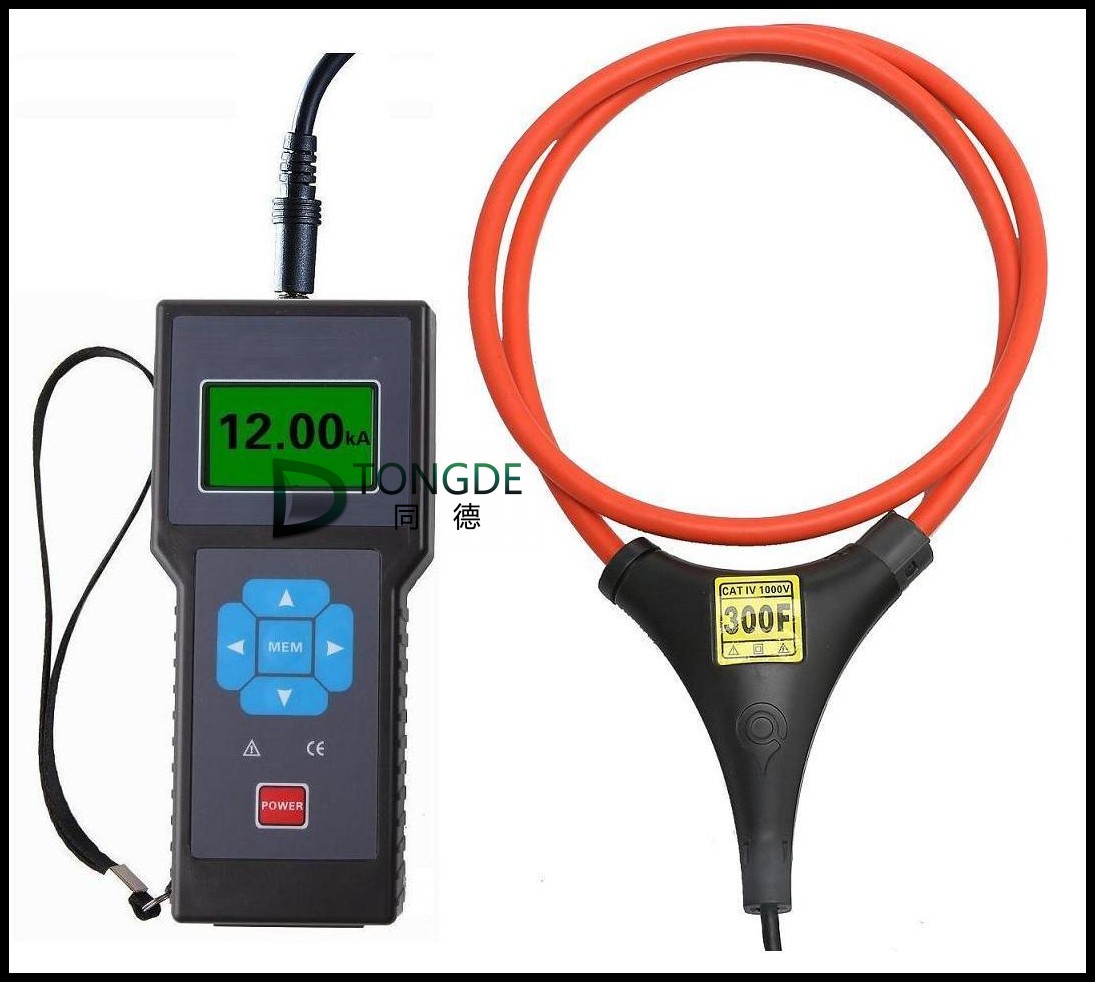

ETCR8000F柔性大電流鉗表/記錄儀是為現場在線測試、監控、記錄交流漏電流、大電流而精心設計制造的，由主機、柔性電流鉗、監控軟件、通訊線等組成。廣泛適用于電力、通信、氣象、鐵路、油田、建筑、計量、科研教學單位、工礦企業等領域。特別適合排線密集的場所、變壓器靠墻接地鐵芯電流測試、粗導線電纜測試、繼電保護、可控硅整流、變頻調速、半導體開關、功率電子轉換設備、電弧焊接等信號嚴重畸變的工業環境的電流測試。
柔性電流鉗，即Rogowski Coil(洛氏線圈)，采用的洛氏線圈(或稱羅氏線圈)技術，是一個在非鐵磁性材料上均勻纏繞的環形線圈，無磁滯效應，幾乎為零的相位誤差，無磁飽和現象，線性度高，抗干擾能力強。輸出信號是電流對時間的微分，通過對輸出電壓信號進行積分，就可以真實還原輸入電流，其測量電流范圍可從毫安級到上萬安。柔性電流鉗線圈部分無任何裸露金屬導體，非接觸測量， 快速；其體積小、重量輕、外觀精美、柔軟靈活，適合于狹窄環境和排線密集的場所；測量精度高、可靠性強、響應頻帶寬，用戶可根據需求定制線圈長度。
主機嵌入中英文操作界面，適合于不同 的工程技術人員。LCD顯示，一目了然。同時具有比較大的存儲空間，能存儲4200組數據，還具有自動存儲間隔時
間設定功能，從1～60分鐘內設置。

一． 技術規格
功 能交流漏電流、大電流測量；變壓器靠墻接地鐵芯電流測試；在線監測、記錄
電 源DC6V 堿性干電池 LR6 1.5V×4
測試方式柔性CT：輸出信號是電流對時間的微分，通過對輸出電壓信號進行積分，就可以真實還原輸入電流。
線圈內徑內徑φ300mm(可選，可定制更大內徑的柔性線圈)
量 程AC 0.00A～20.00kA(可定制測試更大的電流)
分 辨 率AC 10mA
精 度±2%±3dgt(導線處于柔性線圈中心位置，23℃±2℃)
線圈長度長度1000mm(可選，可根據需要定制)
被測電流頻率50Hz/60Hz(自動識別)
顯示模式LCD：128dots×64dots
主機尺寸寬高厚75mm×170mm×30mm
線圈粗細φ7.5mm(非常適合于狹窄環境和排線密集的場所等)
質 量主機：240g(含電池)；柔性鉗：150g
電場干擾無磁滯效應，抗干擾能力較強
采樣速率2次/秒
數據存儲4200組(掉電或更換電池不會丟失數據)
設定時間1～60分鐘內設定記錄間隔時間，0分鐘為不自動存儲
記錄時間節電模式下連續工作約100小時
線路電壓AC600V以下線路測試
額定電流節電模式下5mA，zui大20mA
引線長度標準2米
工作溫濕度-10℃～40℃；80%rh以下
存放溫濕度-10℃～60℃；70%rh以下
緣電阻100MΩ或更大,1000V
適合安規IEC1010-1、IEC1010-2-032、污染等級2、CAT VI(1000V) IEC61326(EMC標準)
